RPP8M型同步带轮设计标准参数表

Tags:RPP8M型同步带轮设计,同步带轮设计人气:发布: 2014年11月23日

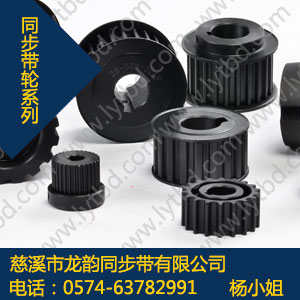

RPP8M型同步带轮一般由钢,铝合金,铸铁,黄铜,等材料制造。内孔有圆孔,D形孔,锥形孔等形式。表面处理有本色氧化,发黑,镀锌,镀彩锌,高频淬火等处理。精度等级依客户要求而定。
P8M型标准皮带宽25mm
规格 齿数 形状 节径 外径 W L 1K X 轮毂直径 内孔 透孔外径 档边外径 档边内径 档边型号
P8M 22 A/B 56.02 54.65 31 53 26 - 40 16 - 64 48 F-156448
P8M 24 A/B 61.12 59.74 31 53 26 - 44 16 - 69 50 F-156950
P8M 25 A/B 63.66 62.29 31 53 26 - 46 16 - 69 50 F-156950
P8M 26 A/B 66.21 64.84 31 53 26 - 48 16 - 74 53 F-157453
P8M 28 A/B 71.30 69.93 31 53 26 - 52 16 - 78 58 F-157858
P8M 30 A/B 76.39 75.02 31 53 26 - 56 20 - 83 63 F-158363
P8M 32 A/B 81.49 80.12 31 53 26 - 60 20 - 90 69 F-159069
P8M 34 A/B 86.58 85.21 31 53 26 - 64 20 - 93 75 F-159375
P8M 36 A/B 91.67 90.30 31 53 26 - 68 20 - 99 78 F-159978
P8M 38 A/B 96.77 95.39 31 53 26 - 72 20 - 105 84 F-1510584
P8M 40 A/B 101.86 100.49 31 53 26 - 74 20 - 112 90 F-1511290
P8M 42 A/B 106.95 105.58 31 53 26 - 76 20 - 115 90 F-1511590
P8M 44 A/B 112.05 110.67 31 53 26 - 78 20 - 121 99 F-1512199
P8M 46 A/B 117.14 115.77 31 53 26 - 80 20 - 126 100 F-15126100
P8M 48 A/B 122.23 120.86 31 53 26 - 80 20 - 131 111 F-15131111
P8M 50 B/W 127.32 125.95 31 53 26 9 82 20 94 136 114 F-15136114
P8M 52 B/W 132.42 11.40 31 53 26 9 84 20 99 141 118 F-15141118
P8M 56 B/W 142.60 141.23 31 53 26 9 86 20 110 152 134 F-15152134
P8M 58 B/W 147.70 146.32 31 53 26 9 88 30 115 156 135 F-15156135
P8M 60 B/W 152.79 151.42 32 53 26 9 88 30 120 160 140 F-20160140
P8M 62 B/W 157.88 156.51 32 53 26 9 90 30 125 166 145 F-20166145
P8M 64 B/W 162.97 161.60 32 53 26 9 92 30 130 170 150 F-20170150
P8M 67 B/W 170.61 169.24 32 53 26 9 94 30 138 179 158 F-20179158
P8M 72 B/W 183.35 181.97 32 53 26 9 94 30 151 192 171 F-20192171
P8M 80 B/W 203.72 202.35 32 53 26 9 98 30 171 212 191 F-20212191
P8M 84 B/W 213.90 212.53 32 53 26 9 98 30 181 223 201 F-20223201
P8M 90 B/W 229.18 227.81 32 53 26 9 100 30 196 238 216 F-20238216
P8M 96 B/W 244.46 243.09 32 53 26 9 102 30 211 253 231 F-20253231
P8M 112 B/W 285.21 283.83 32 53 26 9 108 40 252 294 272 F-20294272
P8M型标准皮带宽30mm
规格 齿数 形状 节径 外径 W L 1K X 轮毂直径 内孔 透孔外径 档边外径 档边内径 档边型号
P8M 22 A/B 56.02 54.65 37 58 32 - 40 16 - 64 48 F-156448
P8M 24 A/B 61.12 59.74 37 58 32 - 44 16 - 69 50 F-156950
P8M 25 A/B 63.66 62.29 37 58 32 - 46 16 - 69 50 F-156950
P8M 26 A/B 66.21 64.84 37 58 32 - 48 16 - 74 53 F-157453
P8M 28 A/B 71.30 69.93 37 58 32 - 52 16 - 78 58 F-157858
P8M 30 A/B 76.39 75.02 37 58 32 - 56 20 - 83 63 F-158363
P8M 32 A/B 81.49 80.12 37 58 32 - 60 20 - 90 69 F-159069
P8M 34 A/B 86.58 85.21 37 58 32 - 64 20 - 93 75 F-159375
P8M 36 A/B 91.67 90.30 37 58 32 - 68 20 - 99 78 F-159978
P8M 38 A/B 96.77 95.39 37 58 32 - 72 20 - 105 84 F-1510584
P8M 40 A/B 101.86 100.49 37 58 32 - 74 20 - 112 90 F-1511290
P8M 42 A/B 106.95 105.58 37 58 32 - 76 20 - 115 90 F-1511590
P8M 44 A/B 112.05 110.67 38 58 32 - 78 20 - 121 99 F-1512199
P8M 46 A/B 117.14 115.77 38 58 32 - 80 20 - 126 100 F-15126100
P8M 48 A/B 122.23 120.86 38 58 32 - 80 20 - 131 111 F-15131111
P8M 50 B/W 127.32 125.95 38 58 32 9 82 20 94 136 114 F-15136114
P8M 52 B/W 132.42 11.40 38 58 32 9 84 20 99 141 118 F-15141118
P8M 56 B/W 142.60 141.23 38 58 32 9 86 20 110 152 134 F-15152134
P8M 58 B/W 147.70 146.32 38 58 32 9 88 30 115 156 135 F-15156135
P8M 60 B/W 152.79 151.42 38 58 32 9 88 30 120 160 140 F-20160140
P8M 62 B/W 157.88 156.51 38 58 32 9 90 30 125 166 145 F-20166145
P8M 64 B/W 162.97 161.60 38 58 32 9 92 30 130 170 150 F-20170150
P8M 67 B/W 170.61 169.24 38 58 32 9 94 30 138 179 158 F-20179158
P8M 72 B/W 183.35 181.97 38 58 32 9 94 30 151 192 171 F-20192171
P8M 80 B/W 203.72 202.35 38 58 32 9 98 30 171 212 191 F-20212191
P8M 84 B/W 213.90 212.53 38 58 32 9 98 30 181 223 201 F-20223201
P8M 90 B/W 229.18 227.81 38 58 32 9 100 30 196 238 216 F-20238216
P8M 96 B/W 244.46 243.09 38 58 32 9 102 30 211 253 231 F-20253231
P8M 112 B/W 285.21 283.83 38 58 32 9 108 40 252 294 272 F-20294272
P8M型标准皮带宽40mm
规格 齿数 形状 节径 外径 W L 1K X 轮毂直径 内孔 透孔外径 档边外径 档边内径 档边型号
P8M 22 A/B 56.02 54.65 47 68 42 - 40 16 - 64 48 F-156448
P8M 24 A/B 61.12 59.74 47 68 42 - 44 16 - 69 50 F-156950
P8M 25 A/B 63.66 62.29 47 68 42 - 46 16 - 69 50 F-156950
P8M 26 A/B 66.21 64.84 47 68 42 - 48 16 - 74 53 F-157453
P8M 28 A/B 71.30 69.93 47 68 42 - 52 16 - 78 58 F-157858
P8M 30 A/B 76.39 75.02 47 68 42 - 56 20 - 83 63 F-158363
P8M 32 A/B 81.49 80.12 47 68 42 - 60 20 - 90 69 F-159069
P8M 34 A/B 86.58 85.21 47 68 42 - 64 20 - 93 75 F-159375
P8M 36 A/B 91.67 90.30 47 68 42 - 68 20 - 99 78 F-159978
P8M 38 A/B 96.77 95.39 47 68 42 - 72 20 - 105 84 F-1510584
P8M 40 A/B 101.86 100.49 47 68 42 - 74 20 - 112 90 F-1511290
P8M 42 A/B 106.95 105.58 48 68 42 - 76 20 - 115 90 F-1511590
P8M 44 A/B 112.05 110.67 48 68 42 - 78 20 - 121 99 F-1512199
P8M 46 A/B 117.14 115.77 48 68 42 - 80 20 - 126 100 F-15126100
P8M 48 A/B 122.23 120.86 48 68 42 - 80 20 - 131 111 F-15131111
P8M 50 B/W 127.32 125.95 48 68 42 11 82 20 94 136 114 F-15136114
P8M 52 B/W 132.42 11.40 48 68 42 11 84 20 99 141 118 F-15141118
P8M 56 B/W 142.60 141.23 48 68 42 11 86 20 110 152 134 F-15152134
P8M 58 B/W 147.70 146.32 48 68 42 11 88 30 115 156 135 F-15156135
P8M 60 B/W 152.79 151.42 48 68 42 11 88 30 120 160 140 F-20160140
P8M 62 B/W 157.88 156.51 48 68 42 11 90 30 125 166 145 F-20166145
P8M 64 B/W 162.97 161.60 48 68 42 11 92 30 130 170 150 F-20170150
P8M 67 B/W 170.61 169.24 48 68 42 11 94 30 138 179 158 F-20179158
P8M 72 B/W 183.35 181.97 48 68 42 11 94 30 151 192 171 F-20192171
P8M 80 B/W 203.72 202.35 48 68 42 11 98 30 171 212 191 F-20212191
P8M 84 B/W 213.90 212.53 48 68 42 11 98 30 181 223 201 F-20223201
P8M 90 B/W 229.18 227.81 48 68 42 11 100 30 196 238 216 F-20238216
P8M 96 B/W 244.46 243.09 48 68 42 11 102 30 211 253 231 F-20253231
P8M 112 B/W 285.21 283.83 48 68 42 11 108 40 252 294 272 F-20294272
P8M型标准皮带宽50mm
规格 齿数 形状 节径 外径 W L 1K X 轮毂直径 内孔 透孔外径 档边外径 档边内径 档边型号
P8M 22 A/B 56.02 54.65 58 79 53 - 40 16 - 64 48 F-156448
P8M 24 A/B 61.12 59.74 58 79 53 - 44 16 - 69 50 F-156950
P8M 25 A/B 63.66 62.29 58 79 53 - 46 16 - 69 50 F-156950
P8M 26 A/B 66.21 64.84 58 79 53 - 48 16 - 74 53 F-157453
P8M 28 A/B 71.30 69.93 58 79 53 - 52 16 - 78 58 F-157858
P8M 30 A/B 76.39 75.02 58 79 53 - 56 20 - 83 63 F-158363
P8M 32 A/B 81.49 80.12 58 79 53 - 60 20 - 90 69 F-159069
P8M 34 A/B 86.58 85.21 58 79 53 - 64 20 - 93 75 F-159375
P8M 36 A/B 91.67 90.30 58 79 53 - 68 20 - 99 78 F-159978
P8M 38 A/B 96.77 95.39 58 79 53 - 72 20 - 105 84 F-1510584
P8M 40 A/B 101.86 100.49 58 79 53 - 74 20 - 112 90 F-1511290
P8M 42 A/B 106.95 105.58 59 79 53 - 76 20 - 115 90 F-1511590
P8M 44 A/B 112.05 110.67 59 79 53 - 78 20 - 121 99 F-1512199
P8M 46 A/B 117.14 115.77 59 79 53 - 80 20 - 126 100 F-15126100
P8M 48 A/B 122.23 120.86 59 79 53 - 80 20 - 131 111 F-15131111
P8M 50 B/W 127.32 125.95 59 79 53 12 82 20 94 136 114 F-15136114
P8M 52 B/W 132.42 11.40 59 79 53 12 84 20 99 141 118 F-15141118
P8M 56 B/W 142.60 141.23 59 79 53 12 86 20 110 152 134 F-15152134
P8M 58 B/W 147.70 146.32 59 79 53 12 88 30 115 156 135 F-15156135
P8M 60 B/W 152.79 151.42 59 79 53 12 88 30 120 160 140 F-20160140
P8M 62 B/W 157.88 156.51 59 79 53 12 90 30 125 166 145 F-20166145
P8M 64 B/W 162.97 161.60 59 79 53 12 92 30 130 170 150 F-20170150
P8M 67 B/W 170.61 169.24 59 79 53 12 94 30 138 179 158 F-20179158
P8M 72 B/W 183.35 181.97 59 79 53 12 94 30 151 192 171 F-20192171
P8M 80 B/W 203.72 202.35 59 79 53 12 98 30 171 212 191 F-20212191
P8M 84 B/W 213.90 212.53 59 79 53 12 98 30 181 223 201 F-20223201
P8M 90 B/W 229.18 227.81 59 79 53 12 100 30 196 238 216 F-20238216
P8M 96 B/W 244.46 243.09 59 79 53 12 102 30 211 253 231 F-20253231
P8M 112 B/W 285.21 283.83 59 79 53 12 108 40 252 294 272 F-20294272
P8M型标准皮带宽85mm
规格 齿数 形状 节径 外径 W L 1K X 轮毂直径 内孔 透孔外径 档边外径 档边内径 档边型号
P8M 22 A/B 56.02 54.65 93 99 87 - 40 16 - 64 48 F-156448
P8M 24 A/B 61.12 59.74 93 99 87 - 44 16 - 69 50 F-156950
P8M 25 A/B 63.66 62.29 93 99 87 - 46 16 - 69 50 F-156950
P8M 26 A/B 66.21 64.84 93 99 87 - 48 16 - 74 53 F-157453
P8M 28 A/B 71.30 69.93 93 99 87 - 52 16 - 78 58 F-157858
P8M 30 A/B 76.39 75.02 93 99 87 - 56 20 - 83 63 F-158363
P8M 32 A/B 81.49 80.12 93 99 87 - 60 20 - 90 69 F-159069
P8M 34 A/B 86.58 85.21 93 99 87 - 64 20 - 93 75 F-159375
P8M 36 A/B 91.67 90.30 93 99 87 - 68 20 - 99 78 F-159978
P8M 38 A/B 96.77 95.39 93 99 87 - 72 20 - 105 84 F-1510584
P8M 40 A/B 101.86 100.49 93 99 87 - 74 20 - 112 90 F-1511290
P8M 42 A/B 106.95 105.58 94 99 87 - 76 20 - 115 90 F-1511590
P8M 44 A/B 112.05 110.67 94 99 87 - 78 20 - 121 99 F-1512199
P8M 46 A/B 117.14 115.77 94 99 87 - 80 20 - 126 100 F-15126100
P8M 48 A/B 122.23 120.86 94 99 87 - 80 20 - 131 111 F-15131111
P8M 50 B/W 127.32 125.95 95 99 87 26 82 20 94 136 114 F-15136114
P8M 52 B/W 132.42 11.40 95 99 87 26 84 20 99 141 118 F-15141118
P8M 56 B/W 142.60 141.23 95 99 87 26 86 20 110 152 134 F-15152134
P8M 58 B/W 147.70 146.32 95 99 87 26 88 30 115 156 135 F-15156135
P8M 60 B/W 152.79 151.42 95 99 87 26 88 30 120 160 140 F-20160140
P8M 62 B/W 157.88 156.51 95 99 87 26 90 30 125 166 145 F-20166145
P8M 64 B/W 162.97 161.60 95 99 87 26 92 30 130 170 150 F-20170150
P8M 67 B/W 170.61 169.24 95 99 87 26 94 30 138 179 158 F-20179158
P8M 72 B/W 183.35 181.97 95 99 87 26 94 30 151 192 171 F-20192171
P8M 80 B/W 203.72 202.35 95 99 87 26 98 30 171 212 191 F-20212191
P8M 84 B/W 213.90 212.53 95 99 87 26 98 30 181 223 201 F-20223201
P8M 90 B/W 229.18 227.81 95 99 87 26 100 30 196 238 216 F-20238216
P8M 96 B/W 244.46 243.09 95 99 87 26 102 30 211 253 231 F-20253231
P8M 112 B/W 285.21 283.83 95 99 87 26 108 40 252 294 272 F-20294272P
以上是RPP8M同步带轮设计标准参数,具体型号要求请联系网站客服 0574-63782991 13968203611 杨小姐
